В индустрията за производство на матрици, стоманеното правило е острието на матрицата. Неговата точност определя качеството на всяка кутия, кашон или опаковъчен продукт, който се нарязва. Стоманена линия, която е огъната неточно дори с част от милиметъра, ще произведе матрица, която не успява да изреже чисто, което води до скъпи производствени отпадъци. В продължение на десетилетия правилото за огъване на стомана беше ръчен процес, изискващ квалифицирани оператори да използват ръчни инструменти и физически шаблони. Резултатите бяха толкова добри, колкото и уменията на оператора, а последователността беше трудна за постигане. Въвеждането на автоматичния огъвач трансформира този процес, пренасяйки прецизността на компютърното цифрово управление към правилото за огъване на стомана.
Ядрото на точността на автоматичния огъвач се крие в неговата функция за огъване. Тази функция не е просто механично действие; това е усъвършенствано взаимодействие на серво мотори, прецизни инструменти и алгоритми за управление в реално време. TheОсновен модел Auto Bender, проектирано от Adewo Automation Equipment Co., Ltd., е проектирано да доставя последователни, високоточни завои, които отговарят на взискателните изисквания на съвременното производство на матрици. Тази статия предоставя технически анализ на функцията на огъване, обяснявайки механизмите, които позволяват точно оформяне на стоманената линия. Ще разгледаме системата за серво управление, геометрията на инструментите за огъване, алгоритмите за компенсация, които отчитат отскока на материала, и мерките за контрол на качеството, които гарантират, че всяко огъване е прецизно.
Функцията за огъване в автоматичен огъвач е механична и електронна система, която трансформира права дължина на стоманена линейка в прецизно оформен режещ ръб. Стоманената линейка е лента от закалена стомана с остър режещ ръб от едната страна и назъбено или гладко тяло от другата. Използва се при изработката на матрици, за да създаде пътя на рязане на матрицата. Автоматичното огъване взема права линейка, подава я в огъващата глава и след това изпълнява серия от огъвания, за да създаде желаната форма. Функцията за огъване трябва да може да произвежда завои под различни ъгли (обикновено 90 градуса, но също и други ъгли) и радиуси с висока степен на точност и повторяемост.
Функцията за огъване се състои от няколко ключови компонента. Първият е механизмът за подаване, който придвижва стоманената линия до правилната позиция за всяко огъване. Механизмът за подаване използва прецизни ролки или система за захващане, за да премести линийката с точност. Вторият компонент е огъващата глава, която съдържа инструментите, които всъщност оформят огъването. Огъващата глава обикновено използва комбинация от поансон за огъване и матрица или набор от ролки, за да деформира стоманената линия. Третият компонент е системата за управление, която координира действията за подаване и огъване въз основа на програмираната схема. Системата за управление използва серво мотори за задвижване на осите на подаване и огъване, като гарантира, че движенията са прецизни и повтаряеми.

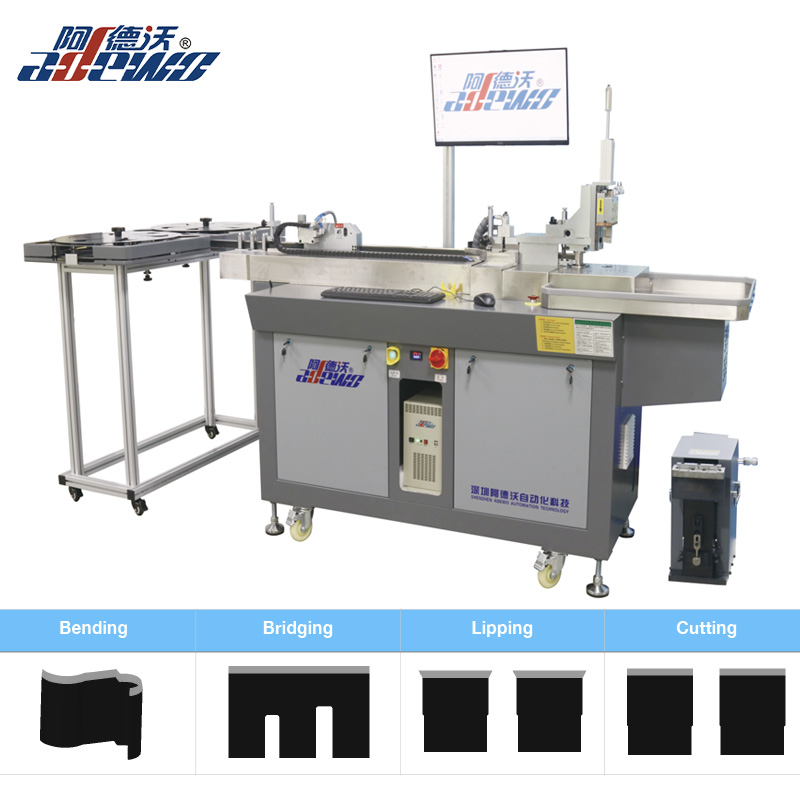

Точността на функцията за огъване се определя от прецизността на тези компоненти и контролните алгоритми, които ги управляват. ПриAdewo Automation Equipment Co., Ltd., нашият основен модел Auto Bender е проектиран да постигне точност на огъване от +/- 0,1 mm за позицията на огъване и +/- 0,5 градуса за ъгъла на огъване. Това ниво на точност е от съществено значение за производството на матрици, които отговарят на тесните толеранси, необходими за висококачествени опаковки. Следващата таблица предоставя обобщение на ключовите компоненти на функцията за огъване и техните роли.
| Компонент | функция | Въздействие върху точността |
| Механизъм за подаване | Напредва стоманено правило за позиция на огъване | Определя точността на местоположението на завоя по правилото |
| Огъваща се глава | Оформя чупката в стоманената линейка | Определя точността на ъгъла и радиуса на огъване |
| Серво мотори | Задвижвайте осите за подаване и огъване | Осигурете прецизност и повторяемост на движението |
| Система за контрол | Координира действията за подаване и огъване | Гарантира, че се използват правилната последователност и параметри |
| Инструментална екипировка | Щанци или ролки, които образуват завоя | Определя качеството на огъване и живота на инструмента |
Серво управлението е в основата на точността на функцията за огъване. Серво моторът е двигател, който е оборудван с устройство за обратна връзка, обикновено енкодер, който отчита позицията и скоростта на двигателя на контролера. Контролерът сравнява действителната позиция с командната позиция и регулира входа на двигателя, за да минимизира грешката. Това управление със затворен контур е от съществено значение за постигане на прецизно и повторяемо движение. При автоматичен огъвач оста на подаване и оста на огъване се задвижват от серво мотори. Захранващата ос трябва да премества стоманената линейка до точната позиция за всяко огъване. Оста на огъване трябва да завърти инструмента за огъване до точния ъгъл. Всяка грешка в тези оси ще доведе до неточно огъване.
Прецизността на една серво система се определя от няколко фактора, включително разделителната способност на енкодера, твърдостта на механичната система и качеството на контролния алгоритъм. Енкодер с висока разделителна способност може да открие много малки промени в позицията, което позволява на контролера да прави фини настройки. Твърдата механична система гарантира, че движението на двигателя се предава към инструмента без луфт или огъване. Добре настроен алгоритъм за управление гарантира, че моторът реагира бързо и гладко на команди, без превишаване или колебания. В Adewo Automation Equipment Co., Ltd., нашият основен модел Auto Bender използва абсолютни енкодери с висока разделителна способност и твърда механична структура, за да осигури прецизно серво управление. Нашите контролни алгоритми са настроени, за да осигурят бърза и стабилна реакция за взискателните изисквания за огъване на стоманени правила.
Следващата таблица сравнява производителността на функция за огъване със серво управление с функция за огъване, управлявана от стъпков двигател. Стъпковите двигатели са друга често срещана опция за управление на движението, но те имат ограничения в точността и въртящия момент.
| Параметър | Серво управление | Управление на стъпков двигател |
| Обратна връзка | Затворен контур (енкодер) | Отворена верига (без обратна връзка) |
| Точност на позицията | Висока (+/- 0,01 mm типично) | Умерено (+/- 0,05 mm типично) |
| Повторяемост | Отлично | добре |
| Въртящ момент при висока скорост | високо | Намалява със скоростта |
| Риск от загубени стъпки | Няма (затворен контур) | Възможно при претоварване |
| цена | По-високо | По-ниска |
Използването на серво управление в нашия основен модел Auto Bender е ключова причина за превъзходната му точност на огъване. Обратната връзка със затворена верига гарантира, че машината винаги знае точната позиция на осите на подаване и огъване и може да коригира всякакви грешки в реално време. Това е особено важно при огъване на стоманени релси с висока якост, които изискват по-високи сили и могат да доведат до загуба на стъпки на стъпковия двигател. Със серво управление, машината поддържа своята точност дори при взискателни условия.
Геометрията на инструмента за огъване е друг критичен фактор за постигане на точни завои. Инструменталната екипировка се състои от поансон за огъване и матрица за огъване или в някои конструкции набор от формовъчни ролки. Формата и размерите на инструменталната екипировка определят радиуса и ъгъла на огъване. Инструментите трябва да бъдат проектирани така, че да отговарят на свойствата на стоманената линейка, включително нейната дебелина, твърдост и желания радиус на огъване. Несъответствието между инструмента и правилото може да доведе до неточни завои, напукване или прекомерно износване на инструмента.
Ключовите параметри на инструмента, които влияят върху прецизността на огъване, са радиусът на щанцата, отворът на матрицата и ъгълът на матрицата. Радиусът на поансона определя вътрешния радиус на огъването. Отворът на матрицата определя количеството материал, който е огънат, и характеристиките на пружинното връщане. Ъгълът на матрицата определя крайния ъгъл на огъване. За стандартно огъване от 90 градуса, ъгълът на матрицата обикновено е 90 градуса, но поансонът и матрицата трябва да бъдат проектирани така, че да отчитат пружинното връщане на стоманеното правило. Пружинното връщане е тенденцията на материала да се върне частично към първоначалната си форма след отстраняване на силата на огъване. За да се постигне 90-градусово огъване, инструменталната екипировка трябва да прегъне правилото до, например, 92 градуса, така че да изскочи обратно на 90 градуса.
Инструментите в нашия основен модел Auto Bender са произведени от висококачествена инструментална стомана и са прецизно шлифовани, за да осигурят точни размери. Инструментите също така са проектирани за бърза смяна, позволявайки на оператора да превключва между различни радиуси и ъгли на огъване с минимално време на престой. Нашата фабрика в Adewo Automation Equipment Co., Ltd. предоставя набор от опции за инструменти, които да отговарят на различни видове стоманени правила и изисквания за огъване. Следната таблица обобщава ключовите параметри на инструмента и тяхното влияние върху прецизността на огъване.
| Параметър на инструмента | функция | Въздействие върху прецизността на огъване |
| Радиус на удара | Определя вътрешния радиус на огъване | Пряко влияе върху точността на радиуса на огъване |
| Отваряне на матрицата | Определя количеството огънат материал | Влияе на пружинното връщане и крайния ъгъл |
| Ъгъл на матрицата | Определя крайния ъгъл на огъване | Трябва да компенсира пружинното връщане |
| Материал на инструмента | Определя живота на инструмента и устойчивостта на износване | Влияе върху дългосрочната прецизност |
В допълнение към дизайна на инструменталната екипировка, подравняването на инструменталната екипировка е критично. Ако поансонът и матрицата не са идеално подравнени, огъването ще бъде изкривено и правилото може да се усуче. Нашият основен модел Auto Bender използва прецизни водачи и твърда рамка, за да гарантира, че инструментите остават подравнени по време на работа. Това подравняване се проверява и поддържа като част от нашите процедури за рутинна поддръжка.
Springback е враг на точното огъване. При огъване на стоманена линейка материалът претърпява пластична и еластична деформация. Пластичната деформация е постоянна, но еластичната деформация се възстановява, когато силата на огъване се премахне. Това възстановяване кара правилото да пружинира обратно, което води до ъгъл на огъване, който е по-малък от ъгъла, на който е било огънато. Степента на пружиниране зависи от свойствата на материала на правилото, неговата дебелина и радиуса на огъване. Ако пружинното връщане не се компенсира, крайният ъгъл на огъване ще бъде неточен.
За да постигне точни завои, автоматичният огъвач трябва да прегъне правилото, за да компенсира отскока. Степента на прегъване се определя от алгоритъм за компенсиране на пружинното връщане. Този алгоритъм се основава на свойствата на материала на правилото и геометрията на огъване. Алгоритъмът изчислява необходимия ъгъл на прегъване и командва оста на огъване да се премести до този ъгъл. Когато силата на огъване се освободи, правилото се връща обратно до желания ъгъл. Точността на алгоритъма за компенсация е от решаващо значение за цялостната точност на функцията за огъване.
В Adewo Automation Equipment Co., Ltd., нашият основен модел Auto Bender използва усъвършенстван алгоритъм за компенсиране на пружинното връщане, който се основава на обширни тестове на различни типове стоманени линейки. Алгоритъмът взема предвид дебелината на правилото, твърдостта и желания радиус на огъване. Операторът просто въвежда желания ъгъл и радиус на огъване и машината автоматично изчислява необходимото прегъване. Следващата таблица предоставя пример за компенсация на пружинното връщане за различни дебелини на стоманената линейка.
| Дебелина на линийката (mm) | Желан ъгъл на огъване | Ъгъл на прегъване (типично) | Компенсация за пружиниране |
| 0,71 мм | 90° | 92,5° | 2,5° |
| 1,05 мм | 90° | 93,5° | 3,5° |
| 1,42 мм | 90° | 95.0° | 5.0° |
| 2,00 мм | 90° | 97.0° | 7.0° |
Алгоритъмът за компенсиране на пружинното връщане е ключова характеристика на нашия основен модел Auto Bender. Позволява на машината да произвежда точни завои без необходимост от ръчни настройки проба-грешка. Това не само подобрява точността, но също така увеличава производителността чрез намаляване на времето за настройка и загубата на материали.
Постигането на точни завои е едно нещо; поддържането на тази точност във времето е друго. Функцията за огъване на автоматичния огъвач е подложена на износване, термично отклонение и други фактори, които могат да влошат работата му. За да се гарантира, че машината продължава да прави точни завои, от съществено значение е да имате програма за проверка и поддръжка. Тази програма трябва да включва редовно калибриране, проверка на инструменталната екипировка и проверка на точността на машината с помощта на пробни срезове.
Процесът на проверка обикновено включва огъване на тестово правило към известен модел и след това измерване на получената форма. Измерванията се сравняват с програмираните размери. Ако отклоненията надвишават допустимия толеранс, машината се регулира или калибрира отново. Тестовият шаблон трябва да включва различни ъгли на огъване и радиуси, за да се гарантира, че машината е точна в целия си диапазон. Тестът трябва да се извършва на редовни интервали, например в началото на всяка смяна или след смяна на инструмента.
В Adewo Automation Equipment Co., Ltd. препоръчваме следния график за проверка и поддръжка за нашия основен модел Auto Bender:
Следващата таблица предоставя обобщение на задачите за проверка и поддръжка за функцията за огъване.
| Задача | Честота | Цел |
| Визуална проверка на инструменталната екипировка | Ежедневно | Откриване на износване или повреда |
| Тестова схема на огъване | Ежеседмично | Проверете точността на машината |
| Смазване на движещи се части | Ежеседмично | Намалете износването и осигурете плавно движение |
| Проверка на серво мотори | Месечно | Осигурете правилна работа и открийте износването |
| Пълно калибриране | Ежегодно | Възстановете машината до фабричните спецификации |
Следвайки структурирана програма за проверка и поддръжка, потребителите на нашия основен модел Auto Bender могат да гарантират, че тяхната машина ще продължи да произвежда точни завои в продължение на много години. Нашата фабрика осигурява цялостно обучение и поддръжка, за да помогне на нашите клиенти да изпълнят тези процедури.
Въпрос 1: Каква е типичната точност на огъване на основен модел Auto Bender?
Отговор: Типичната точност на огъване на нашия основен модел Auto Bender е +/- 0,1 mm за позиция на огъване и +/- 0,5 градуса за ъгъл на огъване. Това ниво на точност е подходящо за повечето приложения за изработване на щампи със стоманени линейки. За приложения, изискващи още по-висока точност, ние предлагаме усъвършенствани модели с енкодери с по-висока разделителна способност и по-сложни алгоритми за компенсация.
Въпрос 2: Може ли автоматичният огъвач да огъва стоманена линейка с различни дебелини?
Отговор: Да, основният модел Auto Bender може да огъва стоманена линия с различни дебелини. Системата за управление на машината включва база данни с параметри на огъване за различни типове и дебелини. Операторът просто избира вида и дебелината на правилото и машината автоматично настройва параметрите на огъване, включително компенсацията на пружинното връщане. Това прави машината много гъвкава и лесна за използване.
Въпрос 3: Как автоматичният огъвач се справя с различни радиуси на огъване?
Отговор: Автоматичното огъване може да обработва различни радиуси на огъване, като използва различни комплекти инструменти. Поансонът и матрицата се променят, за да съответстват на желания радиус на огъване. Системата за управление на машината е програмирана с геометрията на инструмента, така че автоматично настройва параметрите на огъване, за да постигне правилния радиус. Промяната на инструментите обикновено е бърза и лесна, което позволява на оператора да превключва между различни радиуси с минимално време на престой.
Въпрос 4: Какъв е максималният ъгъл на огъване, който може да постигне автоматичният огъвач?
Отговор: Максималният ъгъл на огъване зависи от инструменталната екипировка и дизайна на машината. При стандартна настройка машината може да постигне завои до 90 градуса. За специални приложения могат да бъдат предоставени персонализирани инструменти за постигане на други ъгли, включително остри и тъпи завои. Нашата фабрика в Adewo Automation Equipment Co., Ltd. може да предостави персонализирани инструменти, за да отговори на специфични изисквания.
Въпрос 5: Как автоматичният огъвач гарантира, че завоите са в правилната позиция по протежение на линията?
Отговор: Автоматичното огъване използва механизъм за прецизно подаване, за да придвижи стоманената линия до правилната позиция за всяко огъване. Механизмът за подаване се задвижва от серво мотор и се управлява от CNC системата на машината. Позицията на подаване се програмира за всяко огъване, а серво управлението със затворен контур гарантира, че линията е позиционирана точно. Машината също така използва сензорна система за откриване на предния ръб на линията и за проверка на позицията на подаване.
Функцията за огъване на автоматичен огъвач е усъвършенствана система, която съчетава прецизна механика, усъвършенствано серво управление и интелигентен софтуер за прецизно оформяне на стоманена линия. Точността на функцията за огъване се определя от прецизността на осите на подаване и огъване, геометрията на инструменталната екипировка, ефективността на алгоритъма за компенсиране на пружинното връщане и строгостта на програмата за проверка и поддръжка. Основният модел Auto Bender от Adewo Automation Equipment Co., Ltd. е проектиран да предоставя най-високи нива на точност и повторяемост, позволявайки на производителите на матрици да произвеждат висококачествени матрици с увереност.
