С нарастващото търсене на прецизна обработка в области като печат на опаковки, фармацевтични опаковки, електронни продукти и кутии за подаръци от висок клас, производството на щанцоване се развива към висока прецизност, множество процеси и автоматизация. За сандвич матрици, прецизни електронни матрици и матрици за опаковане от висок клас, традиционните методи за ръчно огъване и нарязване имат определени ограничения по отношение на ефективността на обработката, последователността на размерите и адаптивността към сложни процеси.
Обръщайки се към изискванията на високопрецизното машинно щанцоване, многофункционалната автоматична машина за огъване ABM-832C2 интегрира процеси на огъване, нарязване, изрязване, рязане на матрица и мостови процеси. Комбиниран с множество спецификации за изрязване, автоматична смяна на правилото и високопрецизна система за подаване, той осигурява по-стабилно и ефективно автоматизирано решение за сложна обработка на щанцоване.
1. Множество спецификации за изрязване, подходящи за прецизно щанцоване.
ABM-832C2 поддържа от 1 до 4 различни конфигурации за нарязване, с минимален размер на точката от 0,2 мм. ширината и дълбочината на ника могат да бъдат зададени чрез софтуер. Спецификациите за нарязване могат да бъдат гъвкаво избрани за различни структури на матрицата, за да отговорят на изискванията за прецизност и последователност на прецизното опаковане и сложните структури на матрицата.

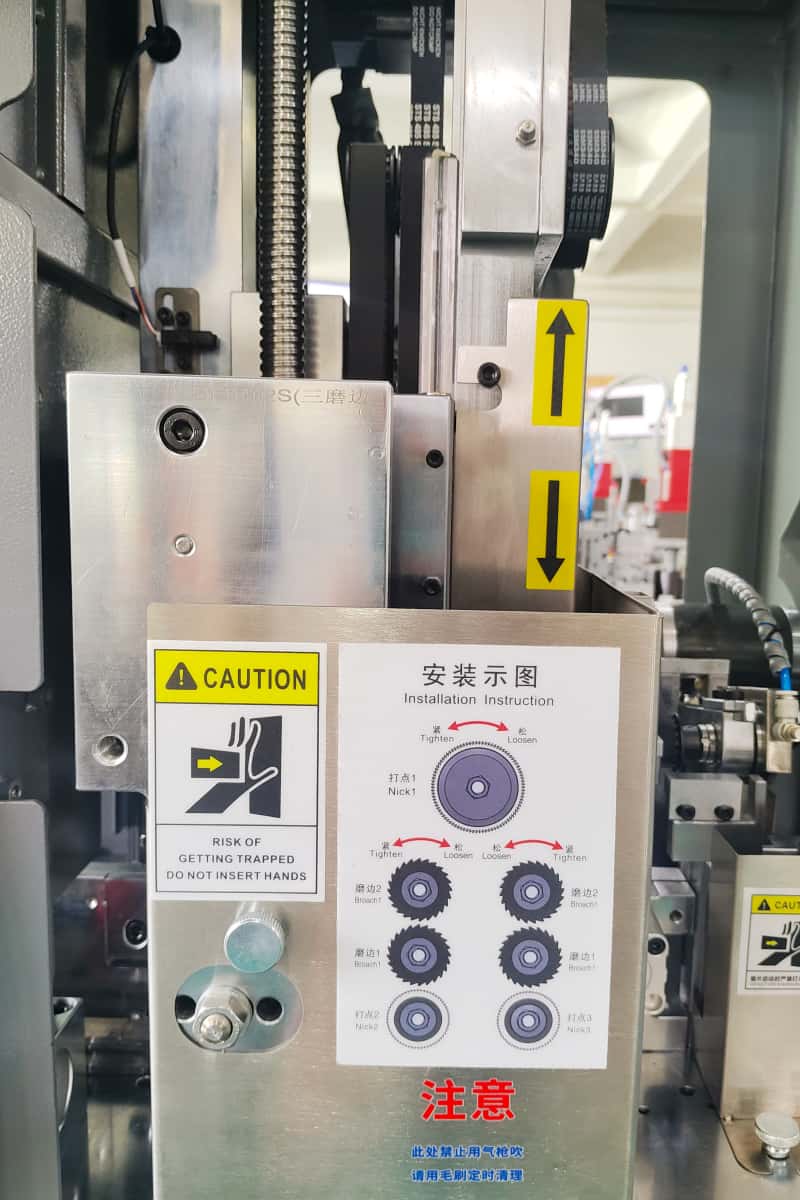

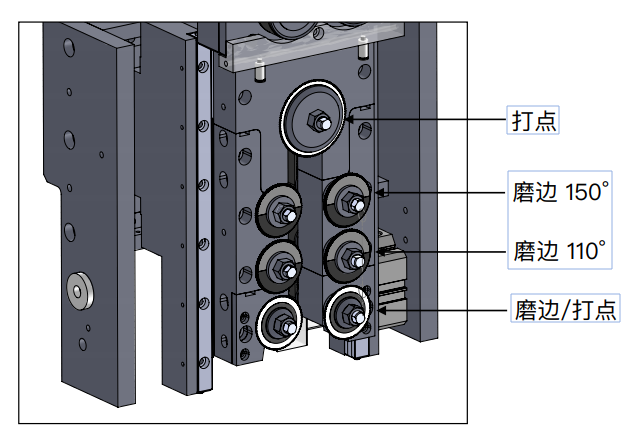

2. Двойно/три групи смилане за подобряване на адаптивността на обработката
Оборудването може да бъде конфигурирано с 2 или 3 комплекта системи за протягане, комбинирани с многофункционални щанцови инструменти и може да бъде конфигурирано за обработка според различни материали за рязане и процеси на щанцоване. Функции като огъване, нарязване, протягане, рязане на матрица, мост и плоско рязане са интегрирани, намалявайки промените в процеса между множество машини и подобрявайки общата ефективност на обработката.

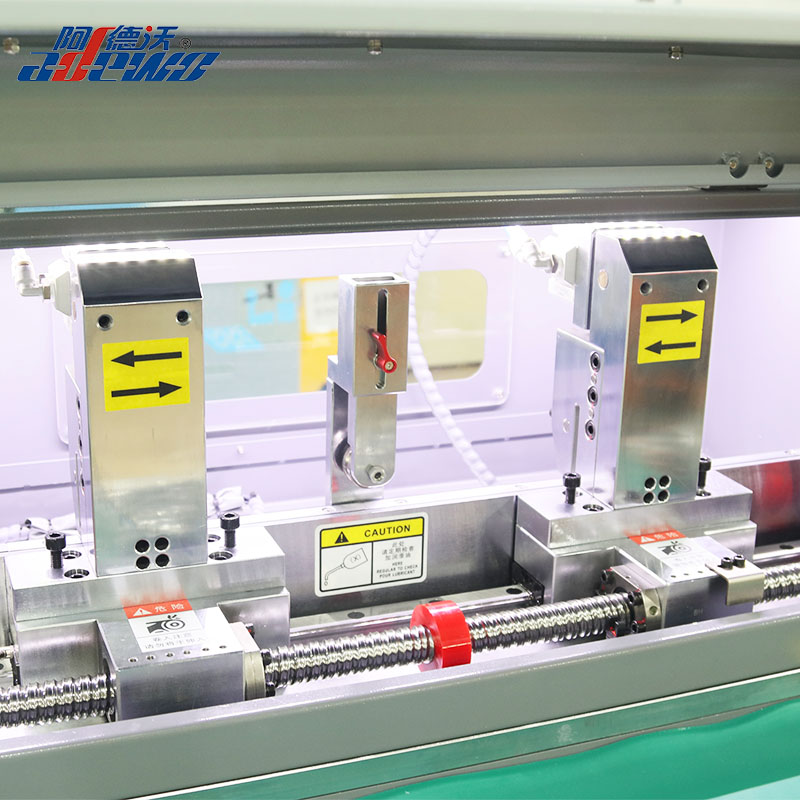

3. Касета с автоматична линейка (6 бобини)
ABM-832C2 може да бъде оборудван с автоматична касета с правила, поддържаща централизирана конфигурация на различни правила за обработка.
Машината автоматично извиква съответните правила за рязане според програмата за обработка, намалявайки операциите за ръчна промяна на правилата. Той е особено подходящ за многопроцесно, непрекъснато производство на матрици и може допълнително да подобри нивото на автоматизация на оборудването.

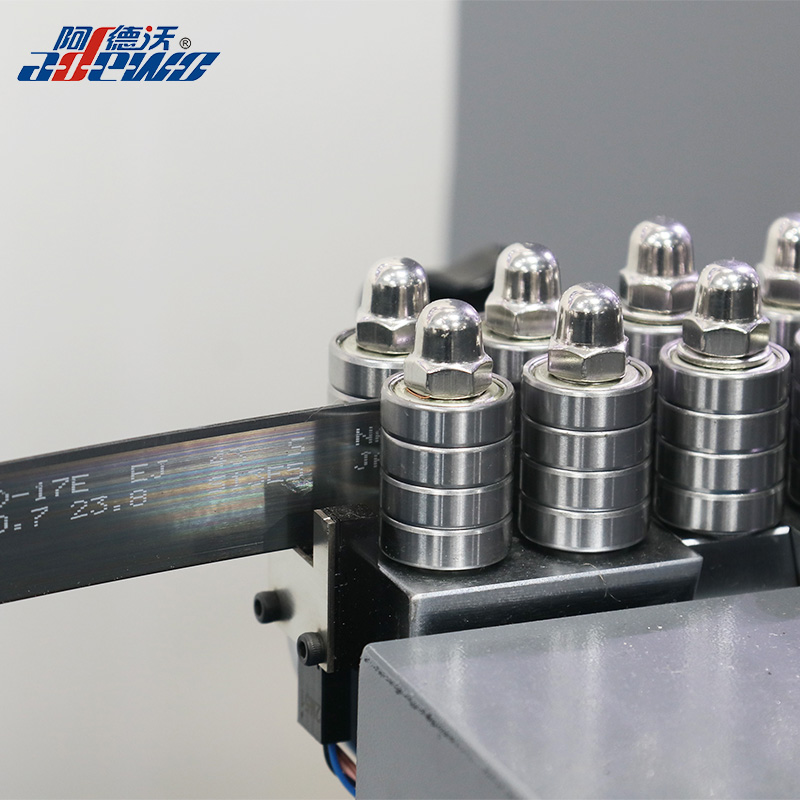

4.Точност на подаване от ±0,03 мм, отговаряща на изискванията за високопрецизна обработка.
Оборудването използва структура за автоматично подаване с точност на подаване от ±0,03 mm. Минималният размер на огъване отпред е 1,5 мм, а минималният размер на огъване отзад е 1,0 мм. Той поддържа височини на острието от 8–32 mm и дебелина на материала на острието от 0,45, 0,53, 0,71 и 1,05 mm и е съвместим с DXF и DWG файлови формати, което позволява директна интеграция с цифров дизайн и производствени процеси за щанцоване. Подходящ е за различни приложения за щанцоване от висок клас.
5.Приложения:
Със своята маркировка с много спецификации, многогрупово протягане и възможности за автоматична смяна на правилата, ABM-832C2 е подходящ предимно за приложения за щанцоване, изискващи висока прецизност и контрол на процеса, включително:

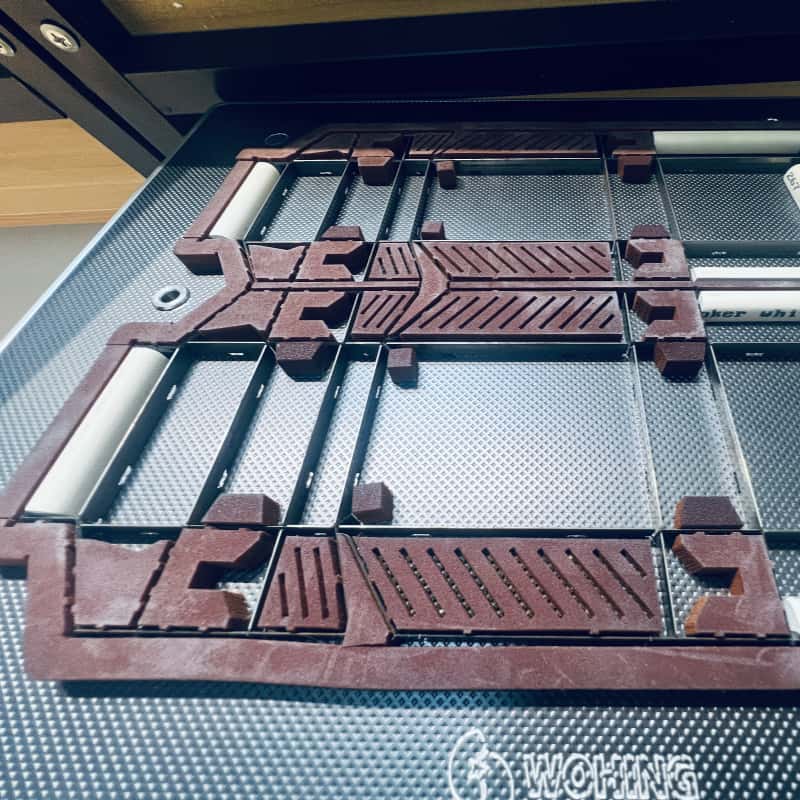

Щанци за сандвичи, опаковки за аптеки, луксозни хартиени кутии от висок клас, щанци за рязане, високопрецизни щанци за рязане на електроника, щанци за цигарени опаковки и хартия за тютюн
плюс всички стандартни типове:

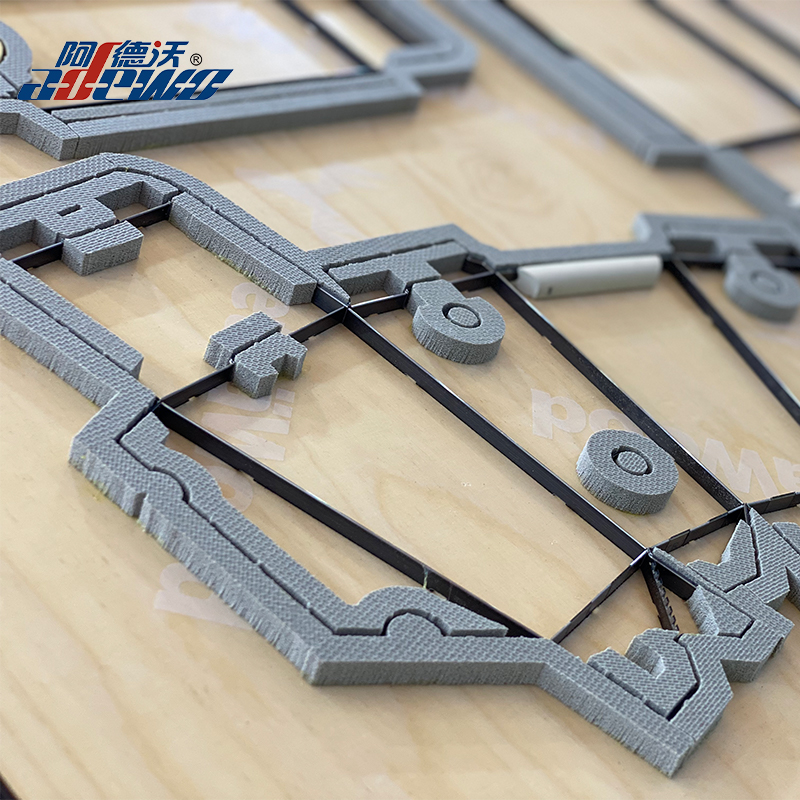

Щанци за рязане на хартия/картон, щанци за уплътнения и уплътнения, щанци за термоформоване, щанци за сгъване на картон, щанци за етикети, гофрирани щанци, щанци за пъзели
За различни структури на продукта, параметрите на обработка могат да се регулират чрез софтуер, за да се постигне по-гъвкава обработка на щанцоване.
6. Основни технически параметри
Параметри на проекта
Поддържана дебелина на линията: 0,45 / 0,53 / 0,71 / 1,05 mm
Поддържана височина на правилото: 8–32 mm
Минимален размер на огъване отпред: 1,5 мм
Минимален размер на огъване отзад: 1,0 мм
Точност на подаване: ±0,03 мм
Равност на огъване: 0,2 мм
Опции за размер на изрязване: единичен/двоен/три/четири
Минимална дълбочина на прорез: 0,2 мм
Конфигурация на разкриване: двойна група/ три групи
Касета с автоматично правило с 6 намотки
Поддържани файлови формати: DXF, DWG
Обща мощност:3KW
Размери на оборудването: 2850×800×1600 мм
Тегло на оборудването 540KG
7. Насърчаване на развитието на обработката на щанцоване към висока прецизност и автоматизация.
За висок клас опаковки и прецизно производство на щанцоване, оборудването не само трябва да има стабилна прецизност на огъване, но също така трябва да вземе предвид интеграцията на много процеси, бързата промяна на правилата и гъвкавостта на обработката.
ABM-832C2 интегрира множество процеси на щанцоване в една машина чрез многократно протягане, 1–4 спецификации за изрязване, 6-намотки за автоматична касета с правила и ±0,03 mm високопрецизно подаване. Осигурява поддръжка за автоматизирана обработка за производството на прецизни форми за щанцоване за сандвич щанцоване, фармацевтични опаковки, премиум кутии за подаръци, електронни и цигарени опаковки.
Надстройвайки от една машина за огъване на матрици до многопроцесна, високопрецизна автоматизирана машина, ABM-832C2 допълнително разширява приложението на оборудването за автоматични матрици за огъване в областта на производството на матрици от висок клас.
